Зарядка 18650 от usb в двух вариантах - нормальном и с сюрпризом


Простенькая зарядка от usb + достаточно аккуратный держатель для 18650 иже с ними аккумов.

Зарядка интересовала скорее как набор запчастей — отдельно держатель аккумулятора, отдельно зарядка которую можно использовать для других целей, в частности ее можно использовать так же для некоторых видов аккумуляторных фонариков с разьемом 3.5/1.5мм (во всяком случае столько получается по замерам). Для разнообразия было заказано два варианта.

Вариант первый:



Держатель — просто корпус с разьемом, на двух шурупах, вмещает в себя аккумуляторы длиной до от 61до 71мм.

usb-зарядка:


Длина кабеля ~50см.

Напряжение без нагрузки ~4.25-4.27В, слегка завышено, но некритично.

Ток заряда немного падает с самого начала, в среднем 300-400мА:
U,V	I,A
4,27	0,04
4,23	0,11
4,2	0,22
4,15	0,3
4,0	0,37
3,9	0,42
3,75	0,5
3,6	0,55
3,5	0,6


Греется умеренно. Есть индикатор на красно-зеленом светодиоде, красный по мере заряда угасает, остается один зеленый. Без подключенная к usb потребляет от аккумулятора ~0.5mA.

Второй вариант, который «не очень»



Держатель вмещает в себя аккумуляторы длиной до от 62до 69мм, такие нередко прилагаются в комплекте к фонарям. Собран на 4х шпиньках.

А теперь обещаный сюрприз, приложенный кабель — это просто кабель, который подает напрямую (с учетом сопротивления порядка 1 Ома) 5В от usb со всеми вытекающими для незащищенных аккумуляторов. Длина ~70см.
Вот такая вот «зарядка»…

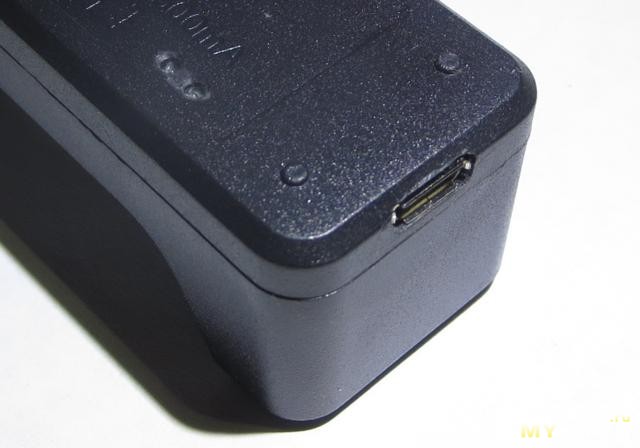

p.s. В корпус держателя #2 достаточно легко встраивается платка зарядки от usb на полноценном контроллере tp4056:


upd:
А вот что из этого получилось:

индикация через «световоды» из термоклея


платки склеены тонким двусторонним скотчем.
Планирую купить +6 Добавить в избранное +22 +42
свернуть развернуть
Комментарии (18)
RSS
+
avatar
  • detrin
  • 31 декабря 2014, 03:27
+5
Напряжение без нагрузки ~4.25-4.27В, слегка завышено, но некритично.
Из инета:
Превышение конечного напряжения после заряда с 4,2В до 4,35В повышает емкость аккумулятора на 10-15% при снижении времени жизни в 4-6 раз.
Для долгой жизни лития его наоборот рекомендуется недозаряжать, примерно до 90%.

Кстати, и картинку соответствующую нашёл
+
avatar
  • palermo
  • 31 декабря 2014, 04:07
0
Это смотря сколько времени держать элемент с таким напряжением. Если зарядиться и сразу начать пользоваться, то время жизни не таким коротким будет. Все зависит от условий использования.
+
avatar
  • vlo
  • 31 декабря 2014, 04:22
+1
лимитированы по циклам разве что аккумуляторы в смартфонах (которые разряжаются почти ежедневно 2-3 сотни в год могут набрать), в прочих применениях до сотен циклов дело доходит с трудом.
например в фонарях более вероятен вред от переразряда.
а всякие левые *файры и сами на ровном месте емкость интенсивно теряют.

p.s. обратная сторона медали — рост емкости, на примере аккумулятора от galaxy s5, для которого штатное напряжение 4.4В:
+
avatar
  • Volosaty
  • 31 декабря 2014, 05:43
+1
для которого штатное напряжение 4.4В:
Как бы химия электродов у таких аккумов слегка отличается. Обычный 4.2в аккум при перезаряде мрёт быстро и качественно, а липольки ещё и пухнут. Правда, от переразряда липольки пухнут ещё быстрее :)
+
avatar
  • Omega
  • 31 декабря 2014, 11:38
0
И даже от переРазряда? Не знал. А газ откуда при переразряде то? Он же не нагревается.
И еще вопрос: вспух если, то только выкинуть остается?
+
avatar
+1
И даже от переРазряда? Не знал. А газ откуда при переразряде то? Он же не нагревается.
хз, но факт остаётся фактом. Причём от переразряда чудесно пухнут и призматические литий-ионки, ибо корпус не жёсткий по сравнению с цилиндром.

И еще вопрос: вспух если, то только выкинуть остается?
На форуме электроходов endless-sphere.com есть видео как один маньяк делает дырочку, в тисках сжимает липольку и заливает дырку термоклеем. Насколько потом надёжна такая банка — особо не вникал. Искать на ютубе примерно по depuff lipo.

Но обычно если вспух — то банке уже конец. Или ёмкости нет, или саморазряд, или внутреннее сопротивление дикое (не держит нагрузку).
+
avatar
  • Omega
  • 01 января 2015, 16:20
0
Что такое призматические?
+
avatar
0
Не, ну решил человек поиздеваться :)
Прямоугольной формы — паралеллепипед. Частенько встречаются в мобильниках, иногда в ноутах.
Отличие от липолек — внешний корпус стальной, а не мягкий пакетик.
+
avatar
  • vlo
  • 01 января 2015, 18:07
0
у меня есть кучка сунгов 18650/2600 — из hp'шного бука, у них у половины, вероятно от перегрева, клапаны повышибало (аналог опухания), пришлось вправлять. сейчас емкость ~2Ah (причем одинаково с той частью, у кого не вышибло), внутренее сопротивление умеренное (на 1А емкость отдают), вполне приличные аккумы. жаль без защиты.
+
avatar
  • Aleg
  • 31 декабря 2014, 10:38
0
Нормальный холдер под 18650 дороже этого зарядного стоит.
+
avatar
  • Chatter
  • 31 декабря 2014, 13:10
0
Покажите, плиз, что есть нормальный холдер. Сам ищу, но все именно такие.
+
avatar
  • goha-ony
  • 31 декабря 2014, 13:29
+1
Глянь на этот вариант. Себе заказал ebay.com/itm/301442206033
До этого другие были. Качество не очень. Тяжело извлекать аккуми из него и проводка очень тонкая ebay.com/itm/191347523915
Первый вариант однозначно лучше. На вид они по крепче и есть выходы для пайки проводов. Можно проводки любого сечения припаять))
+
avatar
0
А что понимается под «нормальный»? С платой контроля напряжения и тока девайс вполне имеет право на жизнь. Или контакты обязательно должны быть позолоченные?
+
avatar
  • ventura
  • 31 декабря 2014, 14:27
0
Больше года успешно пользуюсь первым вариантом (покупал на BIC'е). Заряжает медленно, но верно. Дешевая, работает от USB, следовательно блок питания можно использовать свой, проверенный и не бояться, что это всё загорится без присмотра.
Отдельный плюс — компактность, т.к. в поездки со мной обычно едет лишь один блок питания, от которого уже заряжаю плеер, смарт, планшет, фотоаппарат, и теперь, ещё и фонарик :)
+
avatar
  • Flackon
  • 04 января 2015, 16:40
0
Уважаемый автор, поделись впечатлением от работы этой платы на контроллере tp4056. Я сам заказал с Али и жду 4 таких платки, они реально хорошо выполняют функцию зарядки 18650? Т.е в качестве внешнего источника питания выступаят обычная зарядка от сотика с микро USB ??
+
avatar
  • vlo
  • 05 января 2015, 00:50
+1
да вроде все нормально.
из особенностей — почти заряженный аккум может не начать заряжать, считая уже заряженным. ток вроде лимитируется по мощности, соответственно если напряжение на входе повышенное — может быть меньше.
ну еще micro- разьем держится неахти, с этой платы он был сорван неосторожным движением и на снимке видно что заменен mini-. стоит пропаять места крепления, а кто-то советовал еще и каким-то клеем залепить.
с другой чтороны в данный корпус лучше лезет micro- из-за меньшей толщины.
+
avatar
  • Flackon
  • 05 января 2015, 09:59
0
Спасибо за развернутый ответ! Ну в принципе это то что нужно для не дорогой зарядки 18650 в китайских фонариках.
