Двухполюсной указатель напряжения UNI-T UT15C


Привет. Сегодня на обзоре многофункциональный двухполюсной указатель напряжения UNI-T UT15C. Кому интересно, прошу.

Данный прибор пригодится для работы электрику, но и для дома тоже сгодится. Сейчас наверно у каждого в доме есть индикатор напряжения или подобное устройство. При помощи данного устройства всегда можно без проблем определить наличие или отсутствие фазы в розетке или на выключателе. Кто то конечно скажет, что лучше обычного индикатора нет и что это дорогое удовольствие, но каждому свое. Указатель имеет световой и звуковой сигнал, включение которых свидетельствует о наличии какого либо напряжения на проверяемой части или между проверяемыми частями.

Указатель был упакован в блистер. В комплекте шла небольшая инструкция и гарантийный талон. Батарейки производитель зажал.

Характеристики



На обратной стороне упаковки характеристики производимых моделей, увы, все на китайском.

Инструкция и гарантийный талон

Указатель двухполюсной и выполнен в виде двух щупов, один из которых представляет собой эл. устройство на котором отображаются значения измерений и замеров. Как то так.

Двухполюсной указатель пригоден для электроустановок переменного и постоянного тока.
Корпус девайса изготовлен из качественного пластика. Часть корпуса в красном цвете, по ощущениям как резина, приятная на ощупь и слегка мягкая. На корпус нанесено название компании и модели прибора.

Держать в руке прибор очень удобно, за счет специальной формы ручки.

Длина девайса

На лицевой стороне в верхней части есть маленький жк экран для отображения полученных результатов измерения. Работает только при установленных элементах питания. Чуть выше светодиодная панель, работает без элементов питания. Если на жк экране например отображается точный замер напряжения, то светодиод показывает просто на определенное значение напряжения, указанному напротив каждого светодиода: 12, 24, 50, 120, 230, 400, 690 В.

При использовании как однополюсного указателя, чуть ниже экрана есть электрод для контакта пальцем.

На обратной стороне кнопка включения подсветки рабочей зоны щупа и краткие характеристики устройства.

Светодиод для подсветки рядом с щупом.

Щупы имеют маркировку L1 — черный щуп и L2(+) — щуп на корпусе прибора(красный).

Контакт-наконечник щупа имеет длину 1.6см. Есть силиконовый наконечники на контакты, но и ними можно работать, рабочая часть остается 2-3мм.


Амортизация провода на выходе и на входе в щуп мягкая.


Изготовлен щуп из довольно мягкого пластика. Держать в руке удобно, есть выемки под пальцы.

Щуп можно закрепить на корпус девайса, есть специальное крепление.

Имеются ограничительные кольца, за которыми прикасаться к указателям не разрешается.
Провод мягкий, длина примерно 1.2м.
Маркировка.

На проводе закреплен двойной силиконовый наконечник. Удобен для хранения и переноски.



На нижней стороне отсек для батареек (тип ААА) и выход провода к щупу.



Немного расчлененки.
Разбирается девайс очень просто. Вынимаем контакт-наконечник щупа и снимаем верхнюю крышку с щупом. А дальше еще проще.












Резисторы под контакт-наконечник щупа. 2 МОм Резисторы подключены последовательно, общее сопротивление 4 МОм

ЖК экран









Тестирование постоянного и переменного напряжения
Прозвонка цепи (со звуковым сигналом)
Обнаружение фазы с помощью однополюсного режима
Обнаружение короткого замыкания
Автоматический выбор диапазона
Определение полярности (отрицательная/положительная)

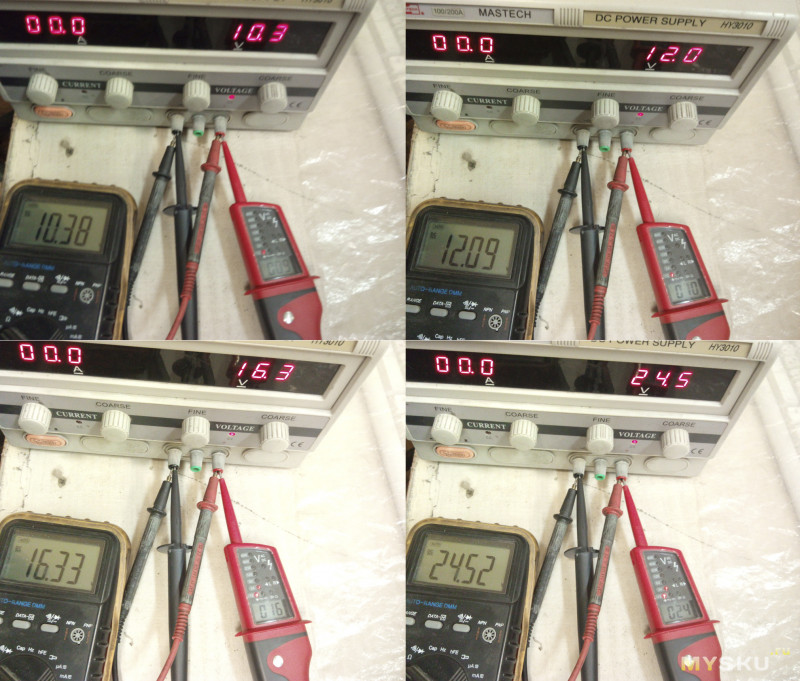

Несколько замеров напряжения. Диапазон измерения из характеристик прибора 12-690В. Проверяем нижний порог вкл измерения. По показаниям девайся 9В занижено на 1.3В с установленным значением напряжения. При установленном значении 12В — показание девайса 10В, ниже на 2В. С повышением измеряемого напряжения, повышается точность замера. При 16.3В получаем уже 16В и т.д.

При замере переменного напряжения сети разница 2-3В.

Замер межфазного напряжения.

При замере постоянного напряжения, с учетом правильного расположения щупов(красный плюс, черный минус), включается светодиод со значением "+".

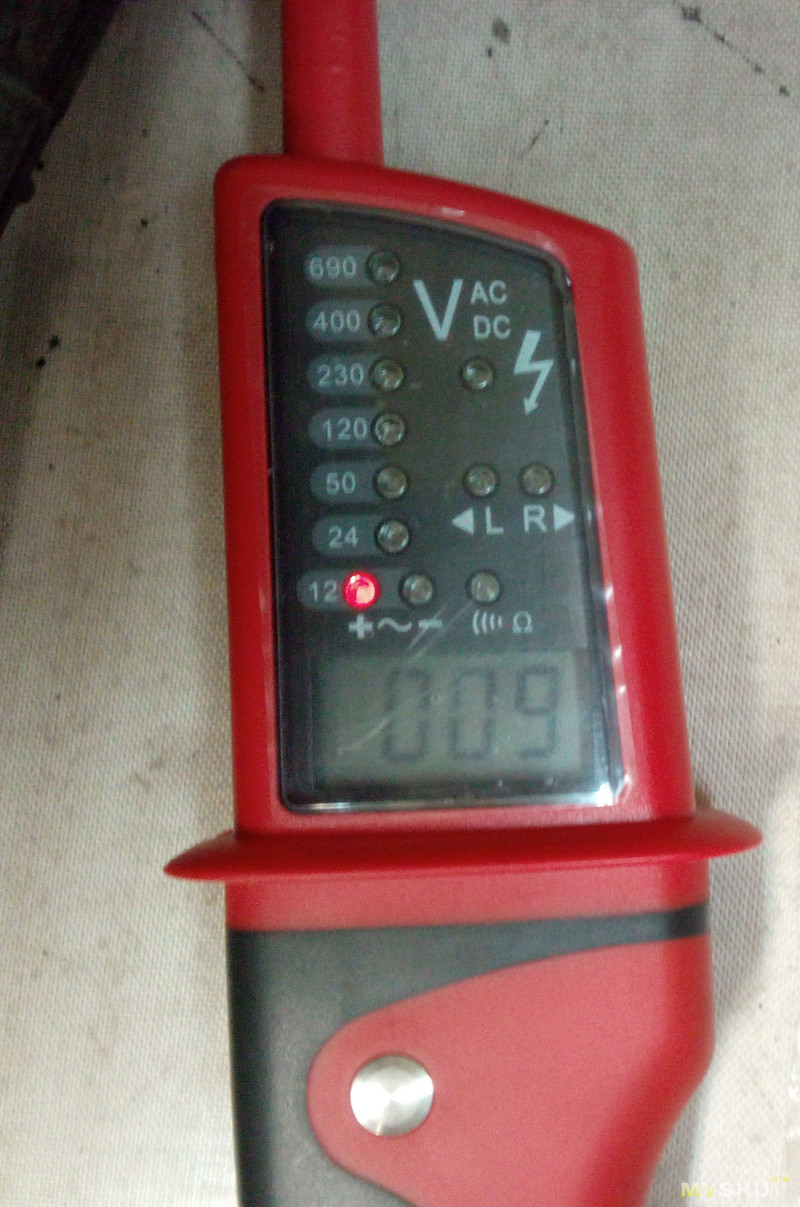

При обратном положении щупов при замере, включается красный светодиод "-" и желтый.

Считаю что девайс годный и со своими задачами справляется. Главной задачей которого является обезопасить человека использующего прибор, т.е. показать наличие или отсутствие напряжения и указать какое оно. А здесь большой точности не надо. Если нужен точный замер есть мультиметр. Поэтому как работу указателя напряжения оцениваю на 5. А цена этого прибора в оффлайне в 2 раза выше.
Всем спасибо. Если что написал не так, поправьте.
