Аккумуляторы LiFePO4 Soshine1800mAh 18650 защищенные (2-Pack)


Аккумуляторы LiFePo4 постепенно завоёвывают популярность, мне они интересны в качестве зимнего велосвета. Во втором обзоре аккумуляторов такого формата будет тестирование аккумулятора на Imax B6, графики и прочая прелесть, для ознакомления с форматом LiFePo4 читайте мой предыдущий обзор.
Кратко
Ёмкость 1450мАч (получена разрядом 1А) вместо 1800(1500).
Цена 5.64$ за банку.
Защищённые.
Сейчас стоимость доставки $30.90 (Speedpost Global Express).

За остальными характеристиками добро пожаловать под кат. Осторожно много букв и много фоток…

Доставка и упаковка:
С доставкой аккумуляторов из Китая сейчас наблюдаются определённые проблемы:

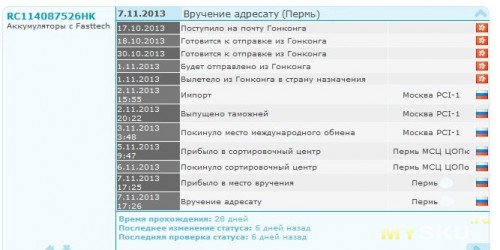

Трекинг
Родную упаковку ввиде блистера фасттех не положил, аккумуляторы положены в коробочки и обмотаны пупыркой. Присланы в мелком пакете.

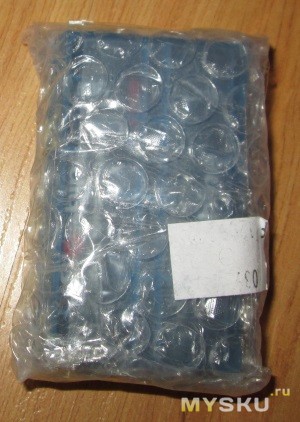

Упаковка - коробочка, обмотка пупыркой
Достаточно свежей партии — указана дата 07.07.2013:
Сравнение размеров

Характеристики с сайта производителя
В скобочках курсивом мой комментарий.
Ссылка: http://www.soshine.com.cn/a31.aspx

Soshine 18650 LiFePO4 3.2V Protected Battery :1800mAh
Bar Code: 6951151512437
Model: 18650P-3.2-1800
Lifepo4 soshine

Type:LiFePO4
Nominal voltage: 3.2 V (напряжение отличное от LiIon)
Nominal capacity: 1800 mAh (реально намерял 1450)
Core cell weight: 39 grams (весы с БИКа 500х0.1г намеряли 39.9 гр., фасттех указывает 41гр)
Size: 18.00*65.00mm
Continuous Discharge: 10C / Pulse: 20C
Typical fast charge current: 10A to 3.6V CC/CV
Fast charge time: 15 minutes
Cycle life at 10C discharge, 100% DOD: over 1,000 cycles

Quality LiFePO4 rechargeable cell
In Built Safety Circuitry (наличие платы защиты)
Maximum capacity and reliability
Positive nipple (выступающий кончик, в отличии от желтеньких)
PCB Protected against: (характеристики платы защиты)
Over charge ()
Over discharge
Over current (short circuit)


Надписи на аккумуляторе:

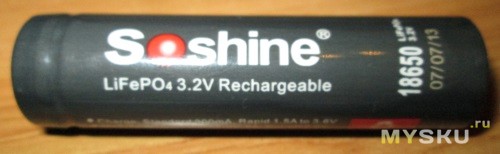

Название и дата производства:
Название

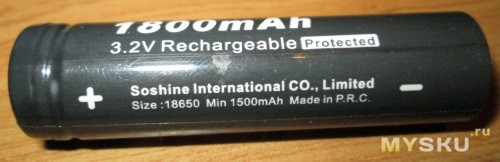

Обещанная ёмкость:
Обещанная ёмкость
Рекомендуемый заряд и характеристики защиты и ограничения по использованию:
Рекомендуемый заряд и характеристики защиты и ограничения по использованию

Итак аккумулятор интересен следующим:
* Плата защиты;
* 8А допустимы токи разряда;
* Стандартно выступающий кончик;
* Ёмкость 1450мАч.

Перейдём к тестированию:
Тестовый стенд почти такой же как в предыдущем обзоре — Imax B6 (копия), USB to Uart для соединения с компьютером:
Тестовый стенд - Imax B6 + USB to UART

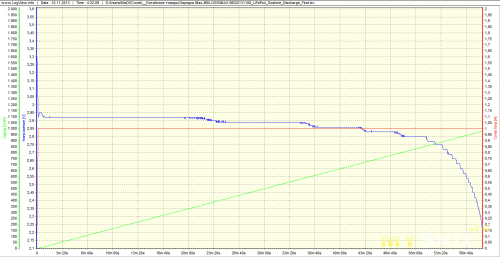

График разряда Soshine 1800 LiFePo4:

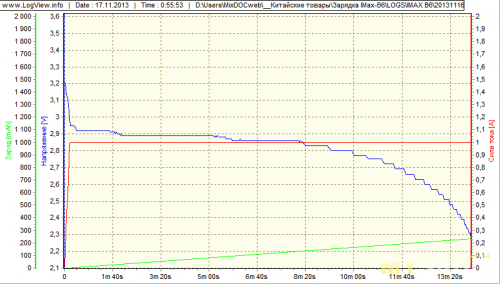

График разряда Soshine 1800 18650 LiFePo4 (imax B6 - 1A)

График разряда жёлтеньких LiFePo4 из предыдущего обзора:
График разряда жёлтеньких LiFePo4 (imax B6 - 1A)

Другие графики:
График заряда Soshine 1800 18650 LiFePo4, режим Fast на рекомендованной 1.5А:
График заряда Soshine 1800 18650 LiFePo4 (imax b6 fast 1.5A)
Ради интереса посмотрим сколько можно дополнительно влить в аккумулятор, заряженный fast режимом, если заливать обычным режимом 300мА:

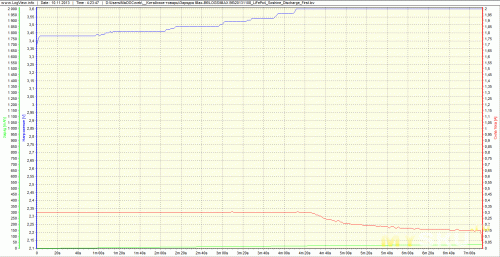

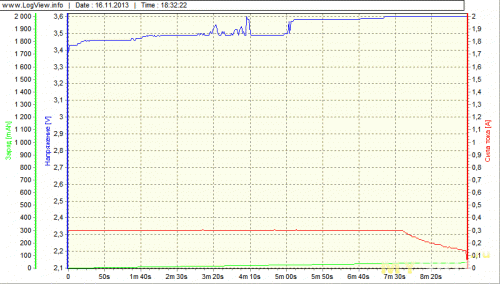

График ДОзаряда Soshine 1800 18650 LiFePo4 (imax b6 0.3A)
Было залито совсем немного, между режимами выдержал некоторое время.
График разряда Soshine 1800 LiFePo4 прямо из коробки:
График разряда Soshine 1800 LiFePo4 из коробки (imax b6 1.5А)
Отдано меньше 1Ач


Тест разряда аккумулятора «За окном» при около нулевой температуре:
Пришлось подготовить другой тестовый стенд, проводов от imax-а до окна не хватило:

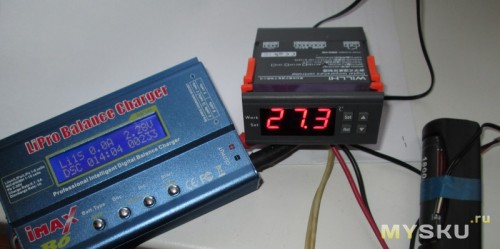

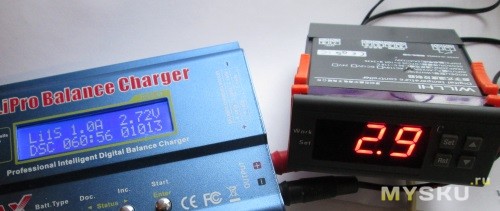

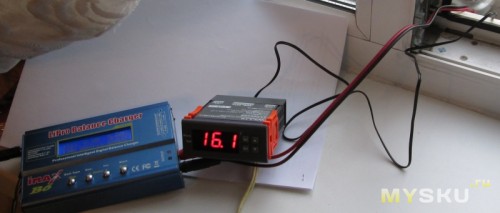

Тестовый стенд за окном. Терморегулятор и Imax b6
Для чистоты эксперимента аккумулятор следует дозарядить. Заряжаю обычным режимом на 0.3А:

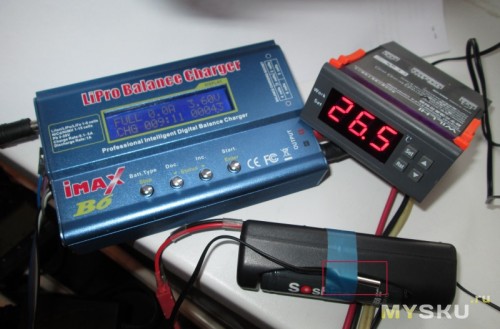

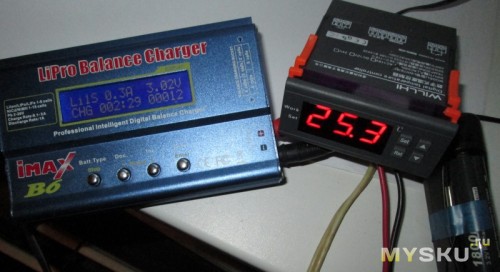

Тест за окном: Заряжаю до полного током 0.3А

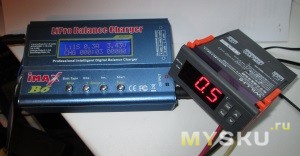

За окном терморегулятор с БИКа показывает температуру:
Температура за окном

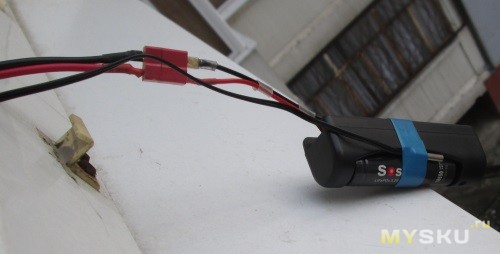

Крепим термодатчик на классическую синюю изоленту:
Датчик температуры крепим синей изолентой к аккумулятору
Оставлю аккумулятор отстывать до уличной температуры.

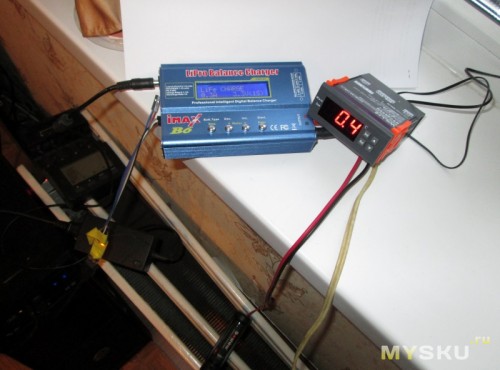

Помещаем аккумулятор за окно
Контролирую по показаниям терморегулятора.
Контроллируем температуру
Ждать пришлось долго, следовательно контакт датчика и аккумулятора можно считать достаточно качественным.

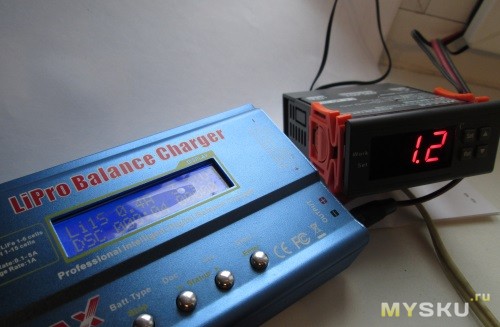

Разряжать начинаем при температуре 1.2 градуса С.
За окном. Начало

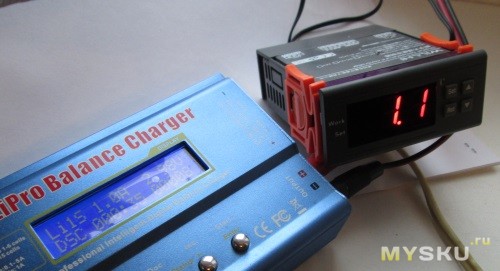

30 секунд:
За окном. 30 секунд

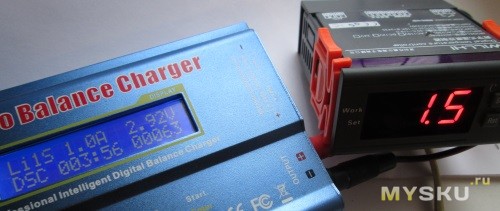

4 минуты:
4 минуты
61 минута:
За окном. 61 минута

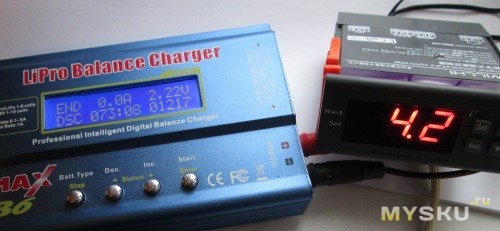

73 минуты:
За окном. 73 минута

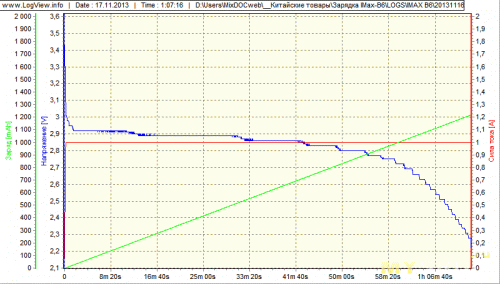

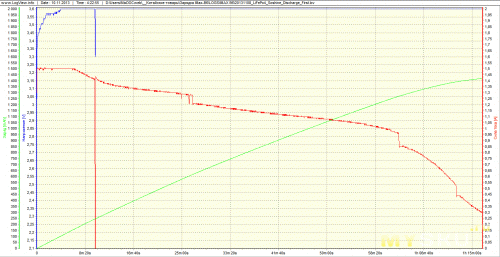

График разряда «за окном» током 1А:
График разряда LiFePo4 за окном при околонулевых темпетатурах током 1А
После того как imax-b6 сообщил что разряд (1А до 2v) окончен, я дал аккумулятору отдышаться пару часов, прогреться до комнатной температуры.
Посмотрел сколько ещё осталось в аккумуляторе (разрядом 1А):
График дополнительного разрадя аккумулятора, после разряда за окном. Разряд током 1А.
После того как imax b6 сообщил что закончил работу
Остаток заряда
замерял напряжение мультиметром:
Измерение напряжения на аккумуляторе с помощью мультиметра.
Все фонарики отказывались светить, видимо сработала защита.
Запустил аккумулятор, залив 12mA (0.3A обычным режимом).
Залито 12 мА током 0.3А
Напряжение на аккумуляторе поднялось, защита отключилась.
Теперь попробуем повторить отсечку разрядом с помощью фонариков.
Сначала вставил в convoy S2,
Convoy S2
и устав ждать когда он наконец разрядит аккум (convoy мигал и сбрасывал на минимальный режим) вставил в налобник на XML с БИКА (2шт по 12$) (в нём видимо самый простой директ драйв без защиты от переразряда, светил ярче всего)

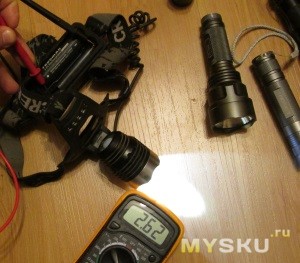

Налобник с БИК на XML с директдрайвом
И фонарик ещё долго долго тускло светит, напряжение очень медленно падает.

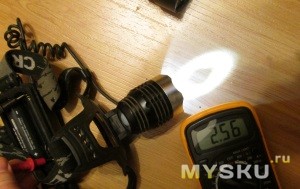

Налобник с БИК на XML с директдрайвом. Напряжение на аккумуляторе
Но я хотел дождаться отсечки… Думаю нужно было разряжать минимально возможным током на imax-b6 и заряжать совсем чуть-чуть… И так ещё прошел часик, а напряжение на аккумуляторе не собирается быстро падать…
Налобник с БИК на XML с директдрайвом. Напряжение на аккумуляторе
Может это скрытые производителем 1800-1450мА=350мА пытаются выходить подобным образом ;)… Чем бы фонарик поскорей разрядить…
Фонарик на диодах.

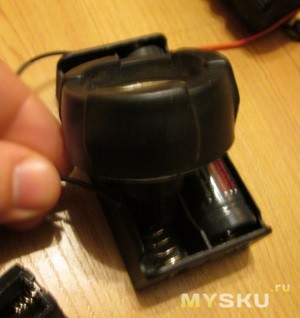

Видимо придётся доставать тяжёлую артиллерию — фонарик на 2АА на лампе… Ой как давно это уже было…

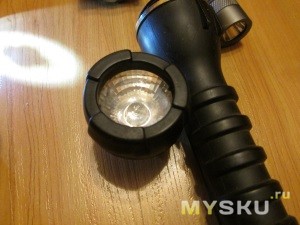

Фонарик лампочный от 2АА.
Тёплому ламповому монстру хватило секунды, лампочка мигнула 2 раза (пока контакт подбирал) и сразу погасла.
Разряд аккумулятора с помощью лампочного фонарика (с использованием бокса 2х18650)
Напряжение до было 2.55v. После сработала защита и мультиметр показывает 0v.

По окончании тестирования аккумулятора, его нужно зарядить — на сей раз пусть будет бережная обычная зарядка (0.3А, как рекомендует производитель).
Заряд после тестов 0.3А

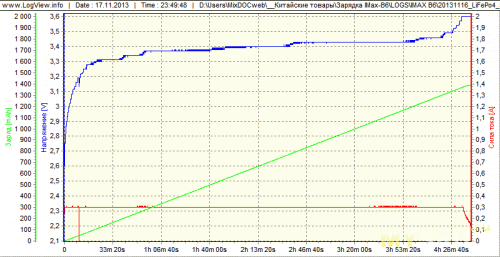

График заряда imax b6 обычным режимом током 0.3А.
Видно эксперименты не прошли бесследно, влилось на 50-70 мА меньше чем до тестов :(

LiFePo4 и XML
XM-L зависимость тока от напряжения

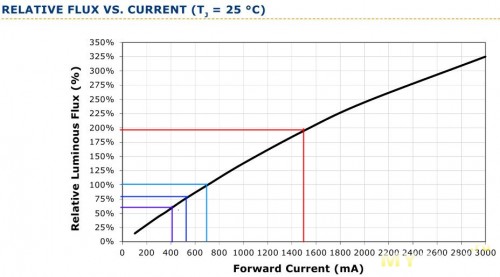

XM-L зависимость relative flux от тока
Я в домашних условиях намерял 1.6-1.5А на кнопке Convoy S2 (2.8А) на максимальном режиме, что примерно соответствует даташиту на XML.
Для достижения максимального света с XML на LiFePo4 нужен специальный драйвер с бустом.

Некоторые размышление по использованию LiFePo4 в фонариках на XML в зимнее время года
* Это всего лишь мои умозаключения по нарытой в интернете информации и собственном опыте эксплуатации не претендующие на истину.
Пока не встречал специальных драйверов для фонариков на LiFePo4, из имеющихся наиболее подходящими считаю direct drive без защиты от переразряда. Связано это во первых с низкими напряжениями на LiFePo4, которые при отрицательных температурах ещё больше проседают, и диодом XML, который на соответствующих напряжениях (около 3.1В) берёт не более 1.5А. Итак отсутствие защиты от переразряда на фонарике (обычно 2.8-3v) компенсируется protected банкой. При отрицательных температурах напряжение аккумулятора просаживается как раз в районе защиты фонарика. Столкнулся с таким поведением на Brinyte C8 — на желтеньких LiFePo4 из предыдущего обзора светил очень тускло — думаю отрубало по защите.
Надеюсь появятся спец драйверы с bust-ом для LiFePo4 для фонариков на XML и получат распространения зарядки для лиферов типа за 2 бакса с БИКА.


Выводы в сравнении с желтенькими
К сожалению Imax b6 может разряжать током в максимум 1А, в реальных приложениях — фонарь на XML кушает 1.5А.
Плюсы:
* Ёмкость в 1.5 раза выше желтеньких, и в 1.5 раза ниже в 1.4 раза чем у TrustFire 2400 (у меня с Bic на 2000мАч).
* По сравнению с желтенькими лиферами лучше держат ток разряда, меньше проседает напряжение. Если сравнивать с LiIon-ами напряжение после первоначального падения на уровень 3.1v держится стабильно почти до самого конца. LiIon напряжение с течением времени проседает.
* Аккумулятор с платой защиты, защита от переразряда работает.
Минусы:
*Ёмкость не соответствует заявленной для эксплуатации в фонарях на XML, даташит на обозеваемый аккумулятор я не нашел, но если судить по спецификацям на AA лиферу разряжают единицами мА.
*Ценник. По сравнению с недавно обозреваемыми 10EURO за 1шт реальных 2600 Enerpover от nkon.nl, работающих до -20, 9usd за 2шт народных трастфайеров с огоньком на 2000, которые зимой не работают, и красненького саньё на 2600 который я не стал прошлой зимой тестировать ;). Я купил и не жалею.

Что ещё можно было бы посмотреть:
* График разряда в морозилке — лениво настраивать тестовый стенд на ноутбуке, стационарный компьютер двигать к холодильнику желания нет.
* На одном графике собрать и отобразить Soshine 1800 лифер, жёлтенький лифер, графики по красненькому Soshine LiIon, данные по народному TrustFire 2400. Не очень понял предоставляет ли logView подобный функционал или придётся выгружать и делать в Excel.

Всем кто дочитал до конца

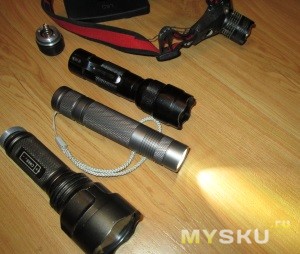

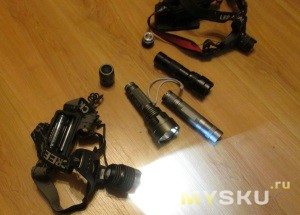

Общее фото девайсов участвовавших в написании обзора:
Общее фото девайсов участвовавших в написании обзора
