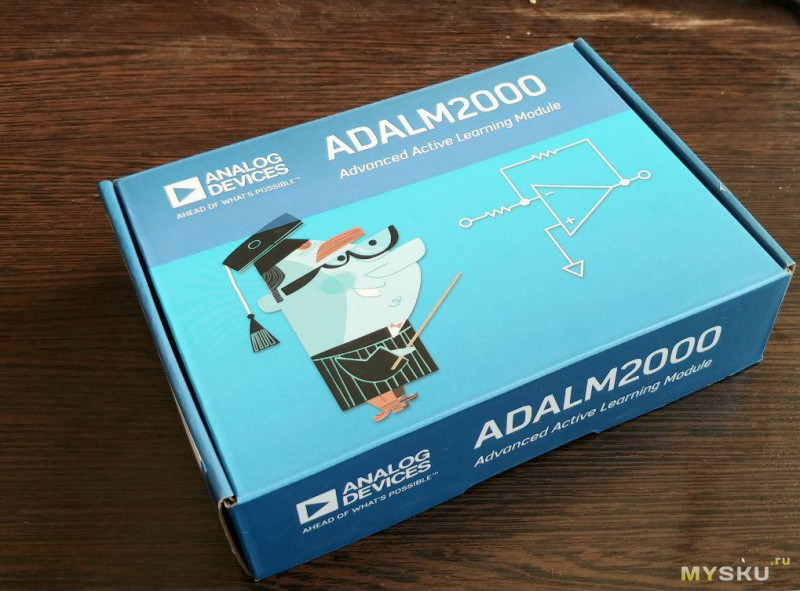

Обучающий электронный модуль - 12 бит 100 MSPS ЦАП+АЦП, отличная игрушка для ребенка, пособие студенту, да и профи может пригодиться

  • Цена: 149 99 USD + 19 доставка Shopfuns

Update — не продают через посредника. Стараюсь исправить ситуацию или прояснить. Из комментариев
Thank you for visiting our website. Your company has been identified as an exporter/broker or reseller. We are sorry, but we cannot accept orders from exporters, brokers or unauthorized resellers. We will not be able to process your order. It is Analog Devices’ policy to sell only to our authorized distributors and direct customers. You are welcome to order through one of our authorized distributors.

Analog Devices Inc — одна из немногих фирм, активно участвующих в образовательных программах. Комания создана 54 года назад, и логично, что чем больше школьников и студентов начнут свой путь в электронику с её изделий — тем больше вероятность, что в во взрослых разработках они выберут имеено ее продукцию
Об одном их полезном и интересном приборе я и хочу поведать в этом обзоре.
Начем с главного — что это и как.
Это прибор, сочетающий в себе 12 битный АЦП на два канала, и 12 битный ЦАП, тоже на два канала. И 16 цифровых входов-выходов, могущих послужить логическим анализатором или генератором заданных последовательностей.
Вот такое описание обычно находится на просторах Интернета.
— Двухканальный цифровой осциллоскоп
— Двухканальный функциональный генератор
-16 канальный логический анализатор (3.3 В уровни, 1.8 В и 5В)
-16 канальный генератор выходных последовательностей (UART, SPI, I2C, I2S и десяток других интерфейсов)
-16 канальный набор виртуральных цифровых входов-выходов
— одноканальный вольтметр ( AC, DC +-20 вольт)
— Анализатор цепей (графики Боде, Найквиста..)
— Анализатор спектра
— Два программируемых источника питания (0… +- 5 Вольт)

В Россию ADI не поставляет эту мини-лабораторию. Не возят ее и официальные диллеры (ну а зачем, на Марс не нам лететь, можно студентов и на лампах учить, если их вообще надо учить — что под вопросом, необразованные легче управляются). Но ведь есть посредники, с помощью которых я не первый раз получаю товары из США гораздо быстрее, чем из Китая например.



Все просто — регистрируетесь в ShopFuns, получаете два виртуальных адреса, и теперь можете заказывать в американских магазинах нужные вам вещи. Для электроники — отправляйте на их склад в штате Delaware, там нет налога на электронику. Собственно у меня нет задачи рекламировать кого-либо, если администрация сочтет, что упоминание процесса покупки излишне — может удалить этот абзац даже не спрашивая.


Построен ADALM на отлично зарекомендовашей себя платформе Xilinx ZynQ — это двуядерный ARM Cortex — A9 и FPGA на том же борту, 28К… 55К ячеек. На этом чипе, строит свои осциллоскопы Sigilent, на нем сделана известная Red Pitaya, она трудится во многих майнерах криптовалют как управляющий чип. На ней же сделан ADALM Pluto SDR — о нем в следующий раз.

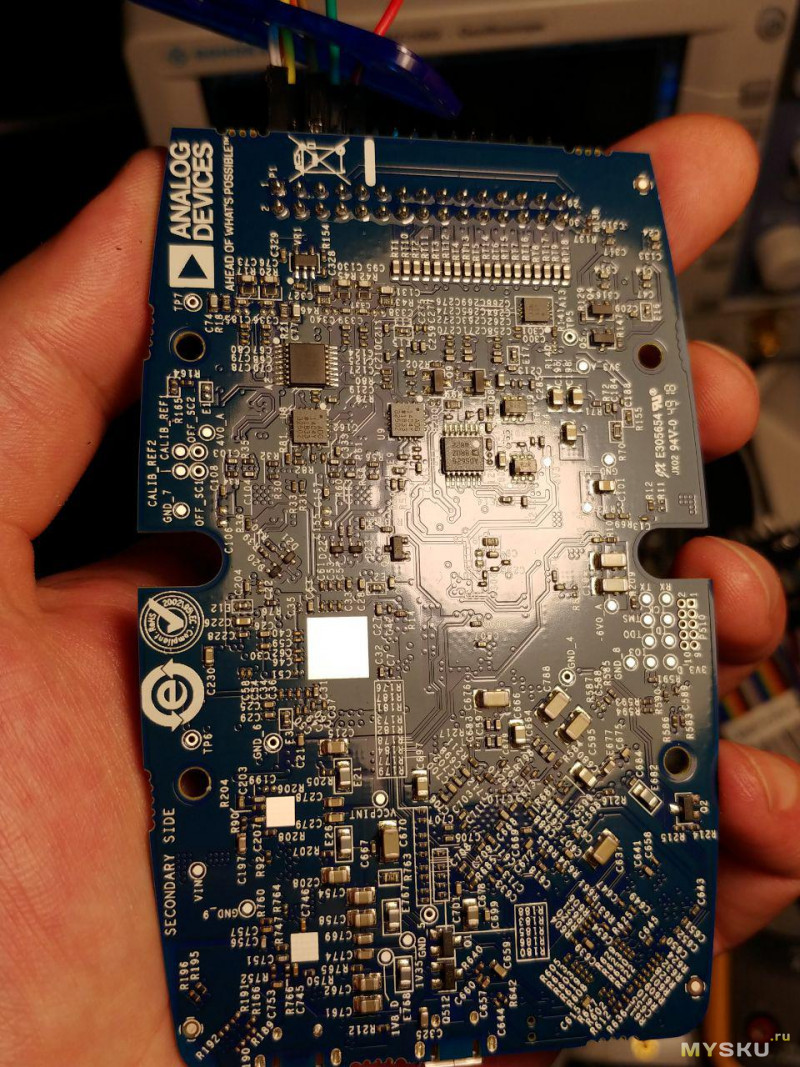

Обратная сторона

Честно говоря — я изначально и не прибор совсем искал, а недорогой отладочный кит на этом самом ZynQ — и попал в десятку.
В данном случае — у нас Линукс машинка, с 512 Мб ОЗУ, 32 Мб загрузочной QSPI флешью. Память идет на 500 МГц по 16 битной шине. АЦП и ЦАП — одночиповое решение от AD — AD9963

Входы — выходы неплохо защищены от статики и чего покрепче

Дополнительная информация

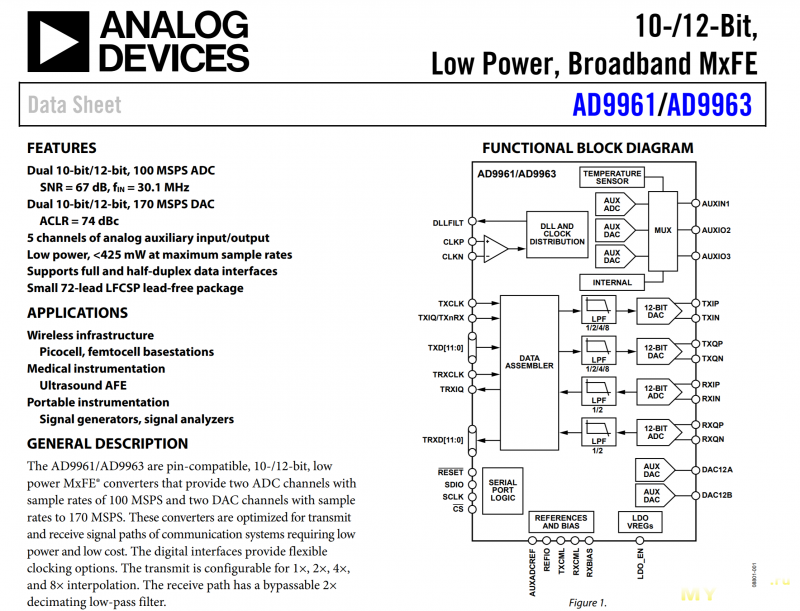

Входные операционники, коммутаторы, прецизионные источники — все от ADI. Кажется они решили поставить сюда все что можно из некосмической цены рассыпухи
Дополнительная информация



Подключается прибор (язык не поворачивается назвать его игрушкой) по USB2.0 high-speed (увы, не 3.0). Программное обеспечение — Scopy — есть версии для Windows, Linux и Mac. Хочу отметить — что абсолютно все в этой коробочке — OpenSource. Scopy — написана на С++ c библиотеками от Qt, весьма понятным образом. Hardware — даются все схемы. Под фирмваре, что бегает на ZynQ — доступны на гитхабе как исходные Линукс коды, так и Verilog для «прошивки» FPGA части чипа. То есть сделать с ним очень многое.
Вот на этом примере — я сгенерировал фразу «Hi MySKU», вывел ее через генератор на выходные ноги ADALM и тут же проанализировал встроенным анализатором.



Источники питания, встроенные в ADALM весьма точны, — выдаю -3.3 Вольта

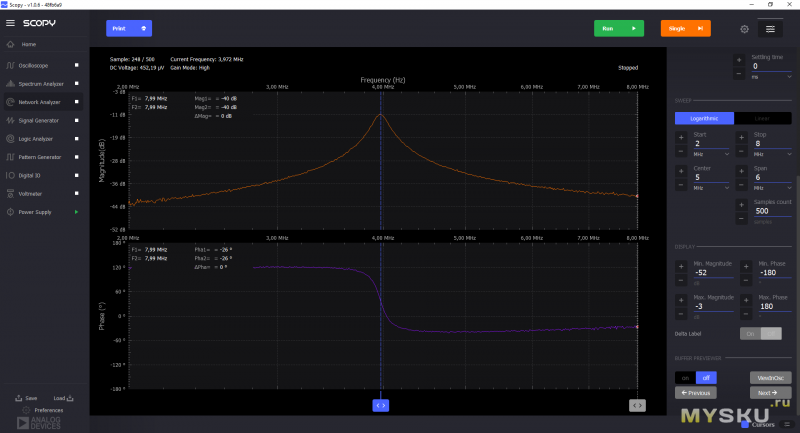

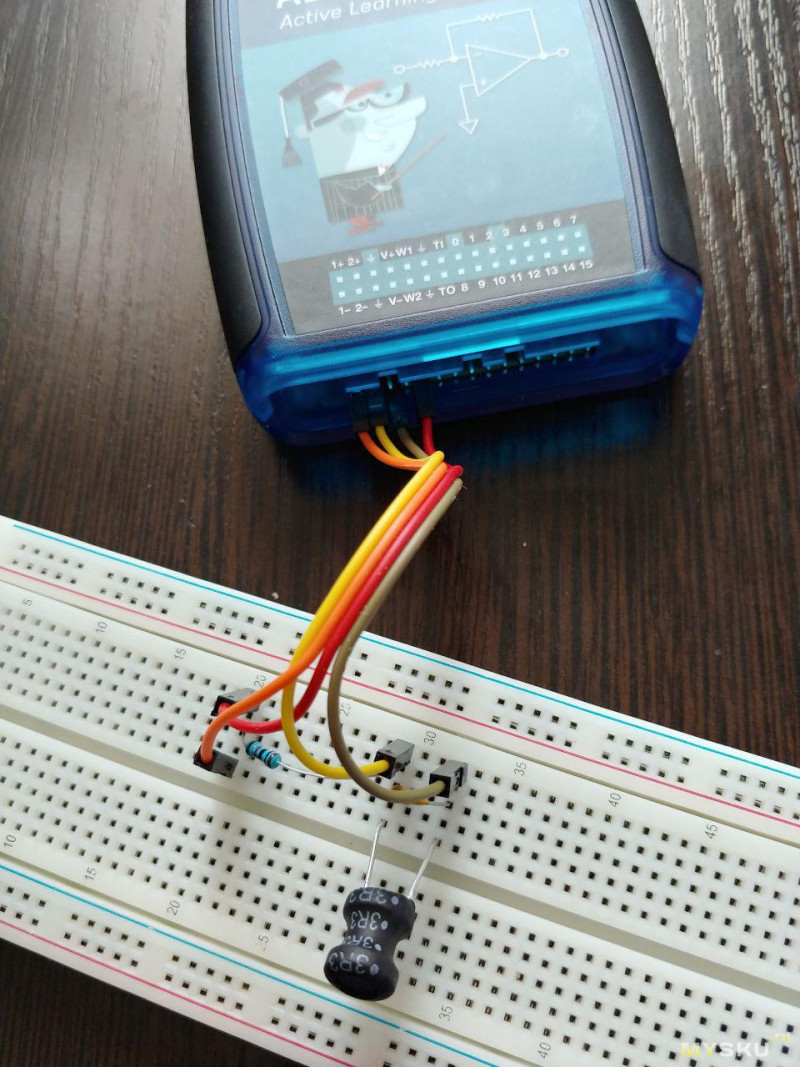

Проверим анализатор цепей. Собрал простейший колебательный контур.

Резонанс на 4 МГц

Зашунтировал резистором — резонанс стал пологим, как и положено контуру с низкой добротностью

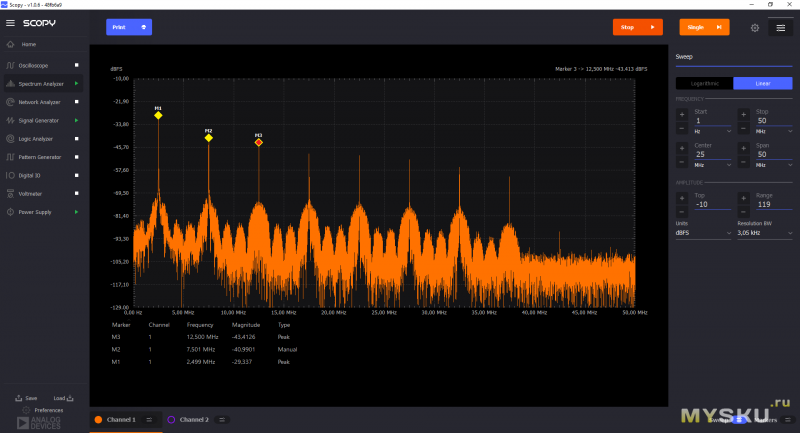

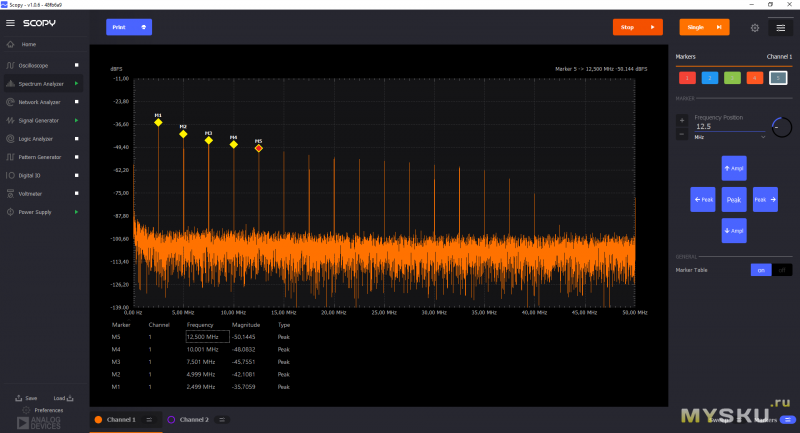

Создаю встроенным генератором меандр на 2.5 МГц и измерю его спектр

Как и положено — только нечетные гармоники.
А вот треугольник — тут уже и четные, и нечетные

Ну а с синусом все понятно — одна основная одинокая гармоника


Сгенерировать вы можете практически любые функции, даже самые причудливые. А если аналитически их не выразить — можно загрузить из файла

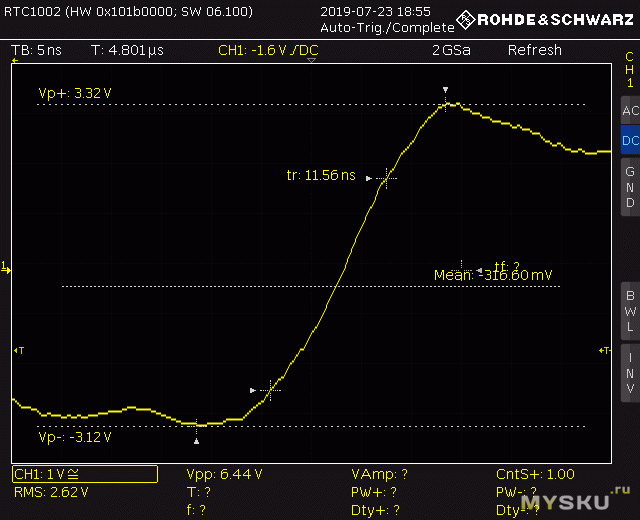

Сигнал 10 МГц (меандр) выглядит на 2GSPS осциллоскопе так

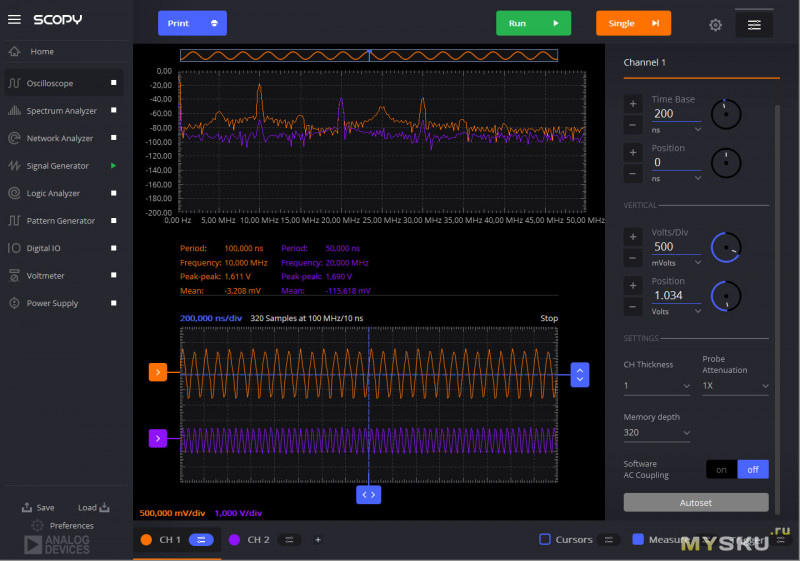

10 МГц и 20 МГц + спектр

В режиме XY осциллоскопа очень удобно снимать вольт-амперные характерстики. АЦП тут — дифференциальный, а значит очень легко получается значение протекающего тока. В этом большое отличие от классических USB осциллоскопов с униполярными входами




Можно много и долго рассказывать о возможностях данной игрушки, но я, пожалуй, буду закругляться.

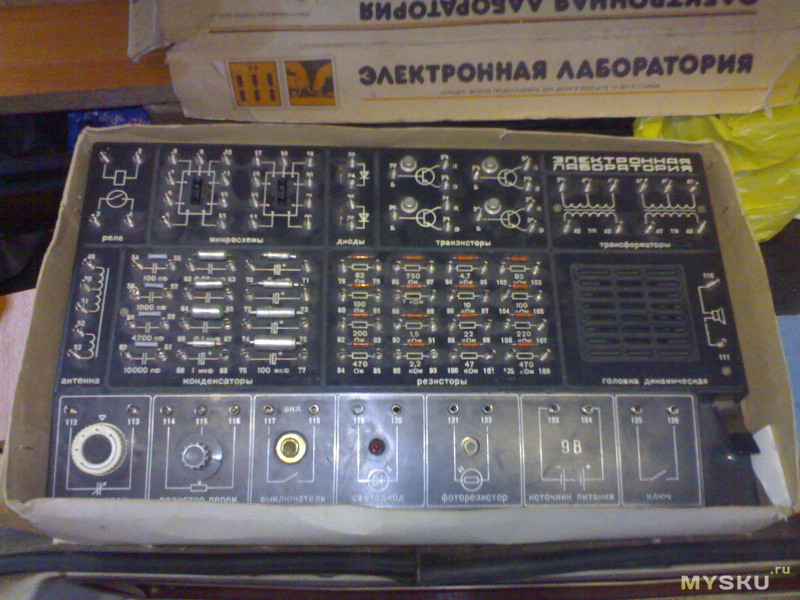

Когда-то у меня был вот такой конструктор, и не было ни единого измерительного прибора.

И знаете, по яркости свечения светодиода делал достаточно неплохие выводы о происходящих в цепи процессах. Потом, в подарок второкласснику мне купили Ц20-05 — отличный, как тогда говорили авометр. Мне казалось, что можно измерить вообще все ). А потом… потом много что было, но мой вывод остался неизменным — главное — не какой у тебя прибор в руках, главное — что у тебя в голове.
И я очень надеюсь, что смогу заинтересовать своего ребенка этой увлекательной и безграничной электроникой. А не вконтактиками, сейшенами и паати.
Я считаю — очень интересная и удачная покупка. Своего рода швейцарский ножик.
